学习目标/实验:
制冷系统的设计和部件
压缩机
冷凝器
恒温膨胀阀
蒸发器
压力开关
热力学循环在对数p-h图中的表示
重要特征变量的确定
性能系数
制冷能力
压缩机的工作
负载下的工作特性
规格:

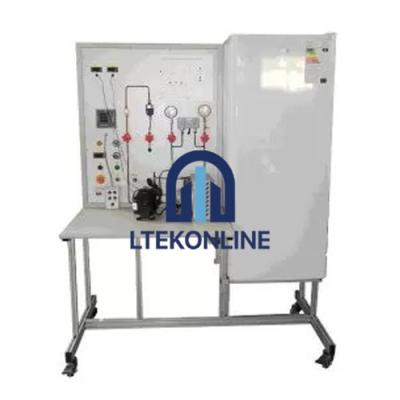

以水循环为负载的制冷回路的研究
制冷回路以压缩机、冷凝器、风机、恒温膨胀阀和同轴盘管换热器为蒸发器
记录所有相关的测量值，并直接显示在测量位置
水循环带泵，水箱带加热器作为蒸发器的冷负荷
加热器配有控制器，可调节水箱温度
制冷剂R134a,不含cfc的
技术数据:
压缩机
制冷容量:5/40℃时380W
蒸发器
制冷剂体积:0.4 l
水体积:0.8 l
冷凝器
转移面积:约。0.175 m²
风扇功耗:2倍29W
泵
流量:1.9 m³/ h
头:1.4
坦克
体积:约。4.5升
加热器:约。450 w
测量范围
压力:2 * 1…15条
压缩机功率:1x 0…600W
温度:6 x 0…100°C
流量(水):1x 0.05…1.8升/分钟
尺寸和重量:LxWxH: 1400x560x1800mm
体重:120公斤
连接方式:230V, 50/60Hz, 1相或120V, 60Hz, 1相。
Ltekonline是制冷电路与可变负载的制造商，用于演示工程原理，工程学院和工程学院制冷培训包大学工程教学实验室
