执行部分包含非线性负载(调光灯(卤素灯、荧光灯、镇流器、感应灯)，以突出谐波现象;异步电机粉末制动负载，与驱动相关，用于研究和EMC相关现象(滤波器性能、接线规则、屏蔽)。

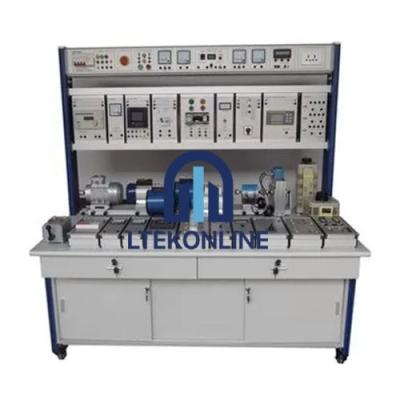

本设备由2个箱体组成，再现工业环境中遇到的干扰现象。控制盒由配电结构组成，在机柜正面如图所示。它包括一个总督和产品解决方案(补偿滤波器，自我或容量)的现象正在研究。多亏了链接到摘要的选择器开关，这些元素可以在任何时候被转移或合并。测量点可以做出实际工作所需的所有读数。考虑连接有源滤波器的可能性。
特点:
该工作台通过非常实用的工作和简单的测量方法来消除来自电网的干扰。
本实验装置采用钣金型材框架结构。各单元配合灵活，使用方便，不易损坏。
培训平台有良好的安全防护体系。
它为用户提供以下操作:
分流或合并组件
技术能力
机柜的机械特性

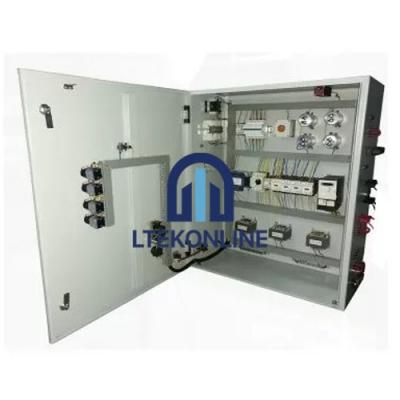

控制柜
尺寸:高:800毫米，宽:600毫米，深:300毫米
操作箱
尺寸:高:600mm，宽:600mm，深:300mm
电特性
工作台采用220v单相接地电源供电。
电压:220V单相±10%
频率:50hz±5%
电流:16a，通过2P + T插座连接
传统的短路电流设置为10ka。
额定耐冲击电压:2.5 kV
测量
可通过机柜侧面的按钮操作一个或多个过滤器
用电位器将设定值发送给逆变器
用电位器改变负载
读取旋转频率和电机电流
保护级别:噢
此外，这个插座必须由一个30ma交流断路器保护。
主要部件的技术特点
驱动-异步电机0.37 kW 200- 240v的变速驱动
电源- 24vdc电源板-2.5 a
变压器-变压器100VA P: 220v S: 24v
接触器-3极接触器6a 24v 50/ 60hz
-小型接触器6a 24v 50/ 60hz
-微型接触器9 A 4极2O + 2F 24 V 50/60赫兹
灯-卤素灯，220v AC / 23瓦
-紧凑型荧光电磁镇流器220V AC / 23w
-紧凑型荧光灯电子镇流器220V AC / 23w
- 220v交流感应灯
断路器
-4电磁断路器
-16A双极断路器
-磁热双极断路器1A和4A
-单极+中性空开6A C和1A C
抑制- 24v制动模块
电感器-单相电感器谐波滤波器15 mH / 6.5 A, 46 mH / 3.5 A和61 mH / 3.5 A。
