学习目标/实验：
从Log P-H图中计算制冷能力，并与测量值相比
制冷电路元件的功能和操作行为。
LOG P-H图中的热力学循环。
使用膨胀阀或不同长度的毛细管操作。
用制冷剂填补或过度填充。
计算性能系数。
计算压缩机的效率。
规格
不同膨胀元素的制冷系统调查。
接收器，用于用制冷剂填充/过度填充系统。

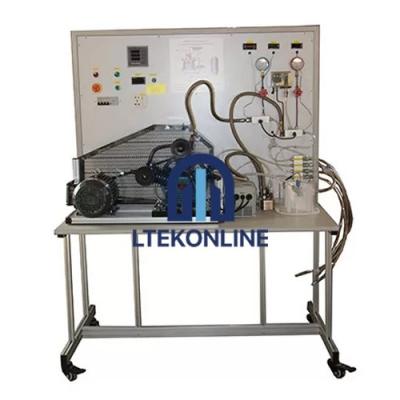

制冷电路由气密压缩机，冷凝器，蒸发器和膨胀元件组成。
透明的翅片管热交换器作为冷凝器和蒸发器，观察制冷剂膨胀阀的相变和不同长度的毛细管管作为膨胀元件。
在Windows XP或Windows Vista下通过USB进行数据采集软件。
制冷剂R134A，无CFC。
传感器记录压力和温度。
压缩机配有两个压力开关。
技术数据：
压缩机
功耗：7,2°/ 32°C的213W
制冷能力：7,2 / 32°C 372W
测量范围
压力：-1 ... 9bar / -1 ... 24bar
温度：4倍-40 ... 150°C，1x -100 ... 100°C
流速：2 ...18m³/ h
电力消耗：0 ... 1.000W
带风扇的冷凝器和蒸发器
气流冷凝器：300m³/ h
气流蒸发器：180m³/ h
毛细管：1,5米，3M，6M
制冷剂的接收器：1,3L
尺寸及重量
长度x宽度x高：1.730x790x1.760mm
重量：150kg.
连接
230V，50Hz，1相或120V，60Hz / CSA，1相。
LTEKONLINE是压缩制冷系统的制造商，用于展示工程学院，工程学学校和工程学校的工程原则制冷训练套件高校工程教学实验室
