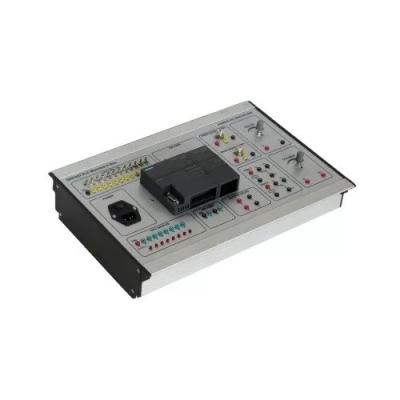

标准模块化单元吊箱，PLC嵌入式安装。
PLC模块的输入输出所有端子通过适配器端子引出面板，并使用K2测试线连接。
PLC模块选用西门子1214C模块，提供数字输入14进10出，模拟输入2，支持内存卡，支持以太网模块扩展。
PLC输入可通过开关操作模拟数字输入状态。
LED灯指示输入和输出状态。
性能参数
输入电源:单相三线制220V±10% 50Hz
尺寸:297mm × 230mm × 80mm
机容量:< 1 kva
重量:< 100公斤
工作条件:环境温度-10℃~ +40℃相对湿度<85%(25℃)
产品构成
数字输入模块
模拟输入模块
电压模拟信号直流0-10V输出
总电源
继电器输出模块
PLC模块
PLC直流24V输出
电流模拟信号直流4-20mA输出
数字输入模块
该模块包含14个数字输出，每个数字输出具有开关模拟数字输入状态和指示数字输入状态的LED指示灯。
模拟输入模块
该模块包含2个模拟输入点，用于电压模拟或电流模拟信号。
电压模拟信号直流0-10V输出
该模块包含一组DC 0-10V直流电压模拟信号，可作为PLC直流电压模拟输入信号。
总电源
模块电源为AC220V输入，内置DC24V电源为PLC供电。带开关和保险丝的电源插座安全可靠。
继电器输出模块
模块包含10个继电器输出，每一个都有一个LED指示灯指示继电器输出状态。
PLC模块
该模块包括西门子CPU1214C DC/DC/RLY和CM1241模块。模块面板共引入了14个数字输入、10个晶闸管(DC24v)输出和2个模拟输入。
PLC直流24V输出
该模块包含两组PLC输出DC24V电源。
电流模拟信号直流4-20mA输出
该模块包含一组dc4 - 20ma直流电流模拟信号，可作为PLC直流电流模拟输入信号。
配套设备
通信线路1块
PLC编程软件光盘1块
10A熔断10片
1个黄色指示灯、1个绿色指示灯、1个红色指示灯
2mm测试线25件
2mm端子3个
能否完成培训内容
计算机和PLC通信培训
PLC编程培训
计算机监控PLC状态培训
PLC模拟输入训练

Ltekonline是Compact PLC 16输入输出的制造商，用于演示工程学院，工程学校和PLC教练包大学工程教学实验室
